Spuitgietschroefvaten: het hart van de moderne kunststofproductie

Bij de kunststofverwerking zijn weinig componenten zo cruciaal (en zo vaak over het hoofd gezien) als despuitgietschroefvat. Deze nauwkeurig ontworpen assemblage doet meer dan alleen materiaal verplaatsen; het smelt, mengt en vormt de basis van elk plastic onderdeel dat we dagelijks gebruiken. Omdat industrieën hogere precisie, snellere cycli en duurzamere activiteiten eisen, ondergaat de schroefvattechnologie een stille maar belangrijke evolutie.

De kernfunctie van de schroefcilinder

Elke spuitgietmachine werkt volgens een eenvoudig principe: massieve plastic pellets omzetten in een homogene gesmolten vloeistof en die vloeistof vervolgens in een matrijs injecteren. De schroefcilinder maakt dit mogelijk in drie opeenvolgende fasen (plastificeren, accumuleren en injecteren) en is tegelijkertijd bestand tegen drukken tot 2500 bar.

Simpel gezegd: als deschroef vatis het hart van de machine; het ontwerp bepaalt de gezondheid van uw hele bedrijf.

Iedereen die in de spuitgieterij werkt, weet dit: de schroefcilinder is de ‘maag’ van de machine – er wordt plastic in gevoerd, en of het goed wordt ‘verteerd’ en er gelijkmatig uit komt, hangt volledig van dit onderdeel af. Een goede schroeftrommelset zorgt ervoor dat uw machine jarenlang probleemloos blijft draaien zonder grote problemen. Maar als u de verkeerde kiest of het onderhoud verwaarloost, ziet u in het beste geval defecte producten, of in het slechtste geval een volledige stillegging van de productielijn. Het verlies bestaat niet alleen uit de kosten van vervangende onderdelen, maar ook uit waardevolle doorlooptijd en klantvertrouwen.

Waarom zijn schroeftonnen zo "delicaat"?

Schroefvaten werken onder enkele van de meest veeleisende omstandigheden tijdens de productie:

• Hoge temperaturen: Vattemperaturen variëren doorgaans van 150 °C tot 400 °C, afhankelijk van het materiaal dat wordt verwerkt
• Hoge druk: de injectiedruk kan 1.500–2.500 bar bereiken, vergelijkbaar met het gewicht van een kleine auto die op een gebied ter grootte van een vingernagel drukt
• Ernstige slijtage: Materialen versterkt met glasvezel, minerale vulstoffen of vlamvertragers zijn zeer schurend op schroef- en cilinderoppervlakken, zoals schuurpapier dat voortdurend tegen metaal schuurt
• Corrosierisico's: Materialen zoals PVC en POM kunnen bij hoge temperaturen corrosieve gassen vrijgeven, waardoor een chemische aanval op de binnenwand van het vat ontstaat

Gezien deze zware werkomstandigheden is de schroefcilinder een van de vaakst vervangen en meest selectiekritische verbruiksonderdelen op elke spuitgietmachine.

Hoe worden schroefvaten vervaardigd?

Een schroefcilinder ziet er misschien eenvoudig uit, maar het productieproces is zeer geavanceerd.

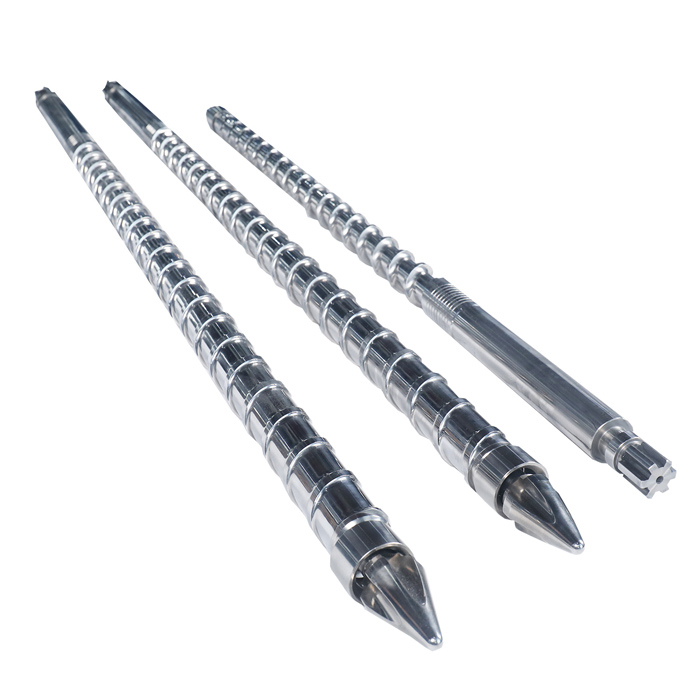

Schroevenproductie

Schroeven worden doorgaans vervaardigd uit genitreerd staal of snelstaal uit de poedermetallurgie, gevormd door nauwkeurig draaien en frezen, en vervolgens gehard via nitreren of coatingbehandelingen om de oppervlaktehardheid en slijtvastheid te verbeteren. De duurdere schroeven zijn gecoat met coatings van wolfraamcarbide of chroom-nikkellegering, waardoor een hardheid wordt bereikt tot HV 1200–1400 (Vickers-hardheid), meer dan twee keer zo hard als standaard genitreerde schroeven.

Vatenproductie

De reguliere vattechnologie is bimetaal centrifugaal gieten: een slijtvaste en corrosiebestendige legeringslaag (ongeveer 1,5-2,5 mm dik) wordt centrifugaal gegoten op de binnenwand van een standaard stalen buis. Deze laag kan HRC 58–64 (Rockwell-hardheid) bereiken, wat een aanzienlijk langere levensduur biedt dan standaard lopen. Hoewel duurder, is dit type vat essentieel bij het verwerken van met glas gevulde of zeer schurende materialen.

Hoe kiest u de juiste schroefcilinder? Drie gouden regels

Veel kopers vragen "welkeschroef vatis de beste', maar ervaren technici zullen u vertellen: er is niet één beste optie, alleen degene die aan uw behoeften voldoet. Volg deze drie praktische regels:

Regel 1: Pas de schroef aan uw materiaal aan

Regel 2: Zorg dat de machineparameters overeenkomen

Kijk niet alleen naar de schroef zelf: zorg ervoor dat de injectiecapaciteit en de lengte-diameterverhouding (L/D) compatibel zijn met uw machine.

L/D-verhouding: De verhouding tussen de effectieve lengte van de schroef en de diameter. Typisch bereik is 18:1 tot 25:1. Hogere verhoudingen verbeteren de kwaliteit van de weekmaker voor veeleisende materialen, maar verlengen ook de verblijftijd van de smelt en de afschuifwarmte; warmtegevoelige materialen kunnen degraderen.

Compressieverhouding: De volumeveranderingsverhouding over de toevoer-, compressie- en doseerzones van de schroef. Voor kunststoffen voor algemeen gebruik wordt doorgaans een verhouding van 2,5:1 tot 3,5:1 gebruikt; PVC en andere warmtegevoelige materialen hebben lagere compressieverhoudingen nodig om schuifverwarming te verminderen.

Praktische tip: Raadpleeg bij twijfel de originele machinehandleiding of vraag het rechtstreeks aan de fabrikant van de apparatuur. Zij kennen hun machines het beste en kunnen u het meest betrouwbare passende advies geven.

Regel 3: Kijk naar de totale kosten, niet alleen naar de aankoopprijs

Schroefvatsets variëren in prijs van een paar duizend tot tienduizenden dollars. Maar ervaren kopers kijken naar de kosten per geproduceerd onderdeel. Een goedkopere schroef die binnen drie maanden verslijt, kan zelfs meer kosten dan een premium schroef die meer dan een jaar meegaat, omdat de uitvaltijd en de arbeid voor vervanging vaak groter zijn dan het prijsverschil.

Dagelijks onderhoud: vijf dingen die u niet moet doen

Zelfs de beste schroefcilinder zal zonder goed onderhoud vroegtijdig kapot gaan. Hier zijn vijf praktische tips van ervaren technici:

1. Begin niet koud. Altijd goed voorverwarmen voordat u de machine start. Zodra de ingestelde temperatuur is bereikt, houdt u deze 15-20 minuten vast, zodat de schroef en de cilinder gelijkmatig kunnen uitzetten. Als je met een koude machine begint, kan de ongelijkmatige thermische uitzetting ervoor zorgen dat de schroef in de loop vastloopt – en dat betekent een volledige demontage.

2. Sla droogmaterialen niet over. Hygroscopische materialen zoals PA en PET moeten vóór verwerking worden gedroogd tot het gespecificeerde vochtgehalte. Vocht bij hoge temperaturen veroorzaakt hydrolytische corrosie van de schroef en de cilinder. Je ziet het niet gebeuren, maar de schade stapelt zich in de loop van de tijd op.

3. Vergeet niet de terugslagklep te controleren. De terugslagklep (terugslagring) is het snelst slijtende onderdeel van het schroefsamenstel. Controleer het regelmatig en vervang het als het versleten is. Als het niet goed afsluit, zal het materiaal tijdens het injecteren teruglekken, waardoor inconsistente shotgewichten en stijgende afkeurpercentages ontstaan.

4. Laat de schroef niet leeglopen. Als er geen materiaal meer in de voorraadbak zit, stop dan onmiddellijk de machine of vul deze onmiddellijk bij. Het leegdraaien van de schroef in de loop betekent metaal-op-metaal contact; na slechts een paar keer zijn de schroef en de loop kapot.

5. Sla de roestbescherming tijdens het uitschakelen niet over. Bij langdurige stilstand (bijvoorbeeld tijdens vakantiesluitingen) dient u de loop altijd schoon te maken met een zuiveringsmiddel zoals PP of PE, en vervolgens roestwerende olie aan te brengen voordat u deze afdicht. Anders vindt u bij het opstarten roest op de binnenwand van het vat, en komen uw producten vol zwarte stippen tevoorschijn. Het is gewoon de moeite niet waard.

Wanneer is het tijd om uw schroefcilinder te vervangen?

Let op deze waarschuwingssignalen: deze geven aan dat het tijd is om vervanging te overwegen:

Inconsistente gewichten van onderdelen: Onderdelen variëren aanzienlijk in gewicht onder dezelfde instellingen en vorm

Zwarte stippen of gele strepen op onderdelen: het materiaal verslechtert in de loop – vaak een teken van overmatige schuifwarmte door slijtage van de schroeven

Verminderde doorvoer: Minder materiaalopbrengst bij dezelfde schroefsnelheid – betekent dat de schroef versleten en minder efficiënt is

Injectiedruk stijgt abnormaal: een hogere druk is nodig om dezelfde injectiesnelheid te bereiken, duidt op slijtage van de cilinder of een grotere schroefspeling

Als u een van deze problemen opmerkt, plan dan zo snel mogelijk een inspectie of vervanging. Wachten tot een volledige storing optreedt, is veel duurder dan proactief vervangen.
