Segmentcilinder met dubbele schroef: het modulaire onderdeel dat de moderne kunststofverwerkingsefficiëntie stimuleert

In de kunststofextrusie- en compoundingindustrieën hebben de prestaties van de extruder rechtstreeks invloed op de productie-efficiëntie, materiaalkwaliteit en bedrijfskosten. Terwijl veel mensen zich concentreren op het schroefontwerp of de extrusiemachine zelf, is deSegment vat met dubbele schroefis een van de belangrijkste componenten die de verwerkingsstabiliteit en -flexibiliteit bepalen. In tegenstelling tot traditionele vaten uit één stuk, gebruiken gesegmenteerde vaten met dubbele schroef een modulaire structuur waarmee individuele vatsecties kunnen worden vervangen, aangepast of herschikt volgens verschillende verwerkingsvereisten. Dit ontwerp is steeds belangrijker geworden in toepassingen op het gebied van technische kunststoffen, gevulde materialen, masterbatchproductie en hoogwaardige polymeerverwerking.

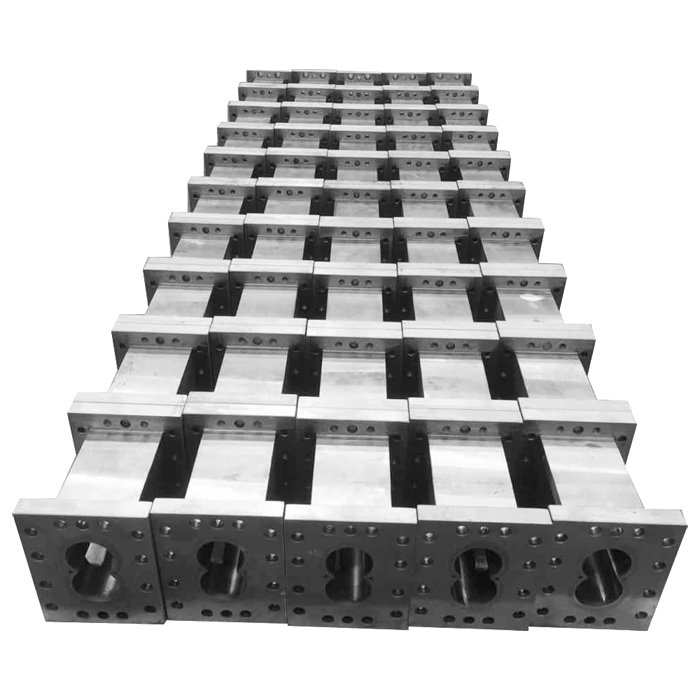

Wat is een segment-tweelingschroefvat?

Een Segment Twin Screw Barrel is een modulair vatsysteem dat wordt gebruikt in meedraaiende of tegendraaiende dubbelschroefsextruders. In plaats van de loop als één compleet stuk te vervaardigen, is de loop verdeeld in meerdere onafhankelijke secties. Elk segment kan verschillende functies vervullen, zoals: Voeden Smelten Mengen Ontluchten Reactieverwerking Druk opbouwen Een typisch gesegmenteerd vat met dubbele schroef omvat:

Onderdeel	Functie
Vatsegment	Biedt de verwerkingskamer voor materiaalstroom
Verwarmings-/koelingskanaal	Regelt de verwerkingstemperatuur
Slijtvaste voering	Verbetert de levensduur onder schurende omstandigheden
Aansluitflens	Maakt het mogelijk om meerdere loopsecties te monteren

Deze modulaire structuur geeft fabrikanten meer vrijheid om extrusieprocessen te optimaliseren.

Waarom worden gesegmenteerde vaten met dubbele schroef op grote schaal gebruikt?

Bij moderne kunststofverwerking zijn vaak complexe materialen betrokken. Veel polymeren vereisen speciale verwerkingsomstandigheden omdat ze het volgende kunnen bevatten: Glasvezels Minerale vulstoffen Vlamvertragers Kleur masterbatch Gerecycleerde materialen Functionele additieven Een ontwerp met een vaste cilinder biedt mogelijk niet voldoende flexibiliteit voor verschillende formuleringen. Dankzij gesegmenteerde vaten met dubbele schroef kunnen verwerkers de machineconfiguratie aanpassen aan de productiebehoeften. De belangrijkste voordelen zijn onder meer: Flexibele verwerkingsconfiguratie Gemakkelijker onderhoud Lagere vervangingskosten Betere aanpassing aan verschillende materialen Verbeterde productie-efficiëntie

Een branchegeheim: vatconfiguratie kan de materiaalprestaties veranderen

Een weinig bekend feit bij extrusieverwerking is dat de vatopstelling zelf de uiteindelijke polymeereigenschappen kan beïnvloeden. Verschillende vatzones kunnen het volgende regelen: Smeltgedrag Intensiteit van het mengen Verblijfstijd Materiaalverspreiding Ontgassing prestaties Bijvoorbeeld: Een sterkere mengsectie kan de verspreiding van het additief verbeteren, maar overmatige afschuiving kan de materiaaldegradatie vergroten. Daarom ontwerpen ingenieurs zorgvuldig vatcombinaties op basis van: Materiaaleigenschappen Productiesnelheid Productvereisten Verwerkingstemperatuur De loop is niet simpelweg een beschermend omhulsel rond de schroef; het is een actief onderdeel van het materiaalverwerkingssysteem.

Materialen gebruikt voor segment-twin-schroefvaten

Omdat dubbelschroefsextrusie vaak hoge temperaturen, druk en wrijving met zich meebrengt, vereisen cilindermaterialen een uitstekende slijtvastheid. Veel voorkomende materialen zijn onder meer:

Genitreerd staal

Gebruikt voor algemene extrusietoepassingen vanwege: Goede hardheid Kostenefficiëntie Betrouwbare prestaties

Bimetaalvat

Een bimetaalvat maakt gebruik van een slijtvaste legeringslaag in de loop. Voordelen zijn onder meer: Hogere slijtvastheid Langere levensduur Geschikt voor gevulde polymeren

Speciale legeringsmaterialen

Voor zeer corrosieve of schurende toepassingen kunnen speciale legeringen worden geselecteerd om het volgende te verbeteren: Corrosiebestendigheid Slijtvastheid Thermische stabiliteit

Het productieproces achter segment-twin-schroefvaten

Het produceren van een hoogwaardig vat vereist precisiebewerking en materiaaltechnologie.

Voorbereiding van staalmateriaal

Hoogwaardig gelegeerd staal wordt geselecteerd op basis van de toepassingsvereisten.

Precisiebewerking

De interne boring moet nauwkeurige afmetingen behouden om een goede samenwerking te garanderen tussen: Schroef elementen Vatsegmenten Verwerking materialen

Warmtebehandeling

Warmtebehandeling verbetert de mechanische eigenschappen en verhoogt de weerstand tegen bedrijfsstress.

Oppervlaktebehandeling

Er kunnen speciale behandelingen of legeringslagen worden toegepast om het volgende te verbeteren: Slijtvastheid Corrosiebestendigheid Levensduur

Kwaliteitsinspectie

Typische inspecties zijn onder meer: Dimensionale nauwkeurigheid Hardheid testen Interne oppervlakte-inspectie Druk testen

Toepassingen van segment-twin-schroefvaten

Kunststof compounding

Gesegmenteerde vaten worden veel gebruikt voor de productie van gemodificeerde kunststoffen die additieven, vulstoffen of versterkende materialen bevatten.

Masterbatch-productie

Ze ondersteunen een effectieve pigmentdispersie en uniforme menging tijdens de productie van kleurmasterbatches.

Technische kunststofverwerking

Materialen zoals: PA PC ABS POM vereisen vaak nauwkeurige temperatuur- en mengcontrole.

Recyclingindustrie

Dubbelschroefsystemen met gesegmenteerde vaten worden steeds vaker gebruikt voor de verwerking van gerecyclede polymeren vanwege hun flexibiliteit bij het omgaan met verschillende materiaalomstandigheden.

De verborgen uitdaging: slijtvastheid en verwerkingsefficiëntie moeten in evenwicht zijn

Een harder vatoppervlak betekent niet altijd betere prestaties. Bij extrusietoepassingen moeten fabrikanten een evenwicht vinden tussen: Slijtvastheid Efficiëntie van warmteoverdracht Bewerkingsnauwkeurigheid Kosten Extreem slijtvaste materialen kunnen bijvoorbeeld de productieproblemen vergroten en de thermische geleidbaarheid beïnvloeden. Het beste vatontwerp hangt af van de daadwerkelijke verwerkingsomgeving en niet van het gebruik van het duurste materiaal.

Toekomstige trends van segment-twin-schroefvaten

Materialen met een langere levensduur

Er worden nieuwe legeringstechnologieën ontwikkeld om de weerstand te verbeteren tegen: Slijtage Corrosie Werking bij hoge temperaturen

Flexibelere modulaire ontwerpen

Toekomstige extrusiesystemen zullen zich blijven ontwikkelen in de richting van eenvoudiger maatwerk, waardoor een snellere aanpassing aan nieuwe materialen en formuleringen mogelijk wordt.

Slimme monitoringtechnologie

Geavanceerde extrusiesystemen kunnen sensoren integreren om het volgende te monitoren: Temperatuurveranderingen Slijtageomstandigheden Verwerkingsstabiliteit Dit helpt onverwachte stilstand te verminderen en het productiebeheer te verbeteren.
